Dimensions (dXL) mm | |||||
---|---|---|---|---|---|
5.5 X 60 | 6.3 X 60 | ||||
5.5 X 75 | 6.3 X 75 | ||||
5.5 X 95 | 6.3 X 95 | ||||
5.5 X 100 | 6.3 X 100 | ||||
5.5 X 125 | 6.3 X 125 | ||||
5.5 X 135 | 6.3 X 135 | ||||
5.5 X 150 | 6.3 X 150 | ||||
6.3 X 170 | |||||
6.3 X 190 | |||||
6.3 X 210 | |||||
6.3 X 230 | |||||
6.3 X 250 | |||||
6.3 X 300 |
5.5 mm | 6.3 mm | |||||
---|---|---|---|---|---|---|
Torsional Strength (Lb/in) |
10.4 min | 16.9 min | ||||
Case Hardness (Hv/0.3kg) |
500-800 | 500-800 | ||||
Drilling Time (Sec) |
23 | 23 | ||||
Drilling Thickness | 12 | 12 | |

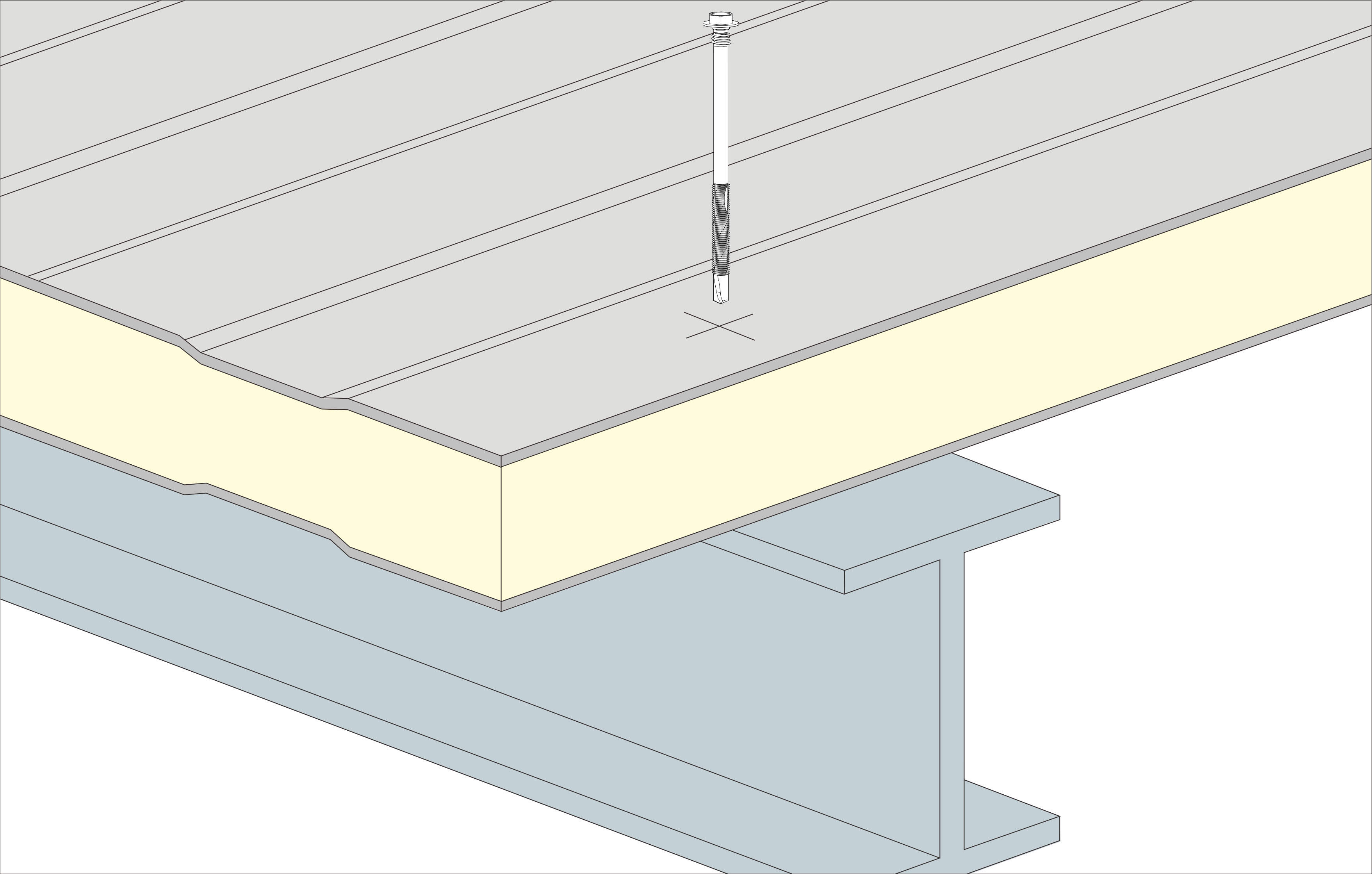

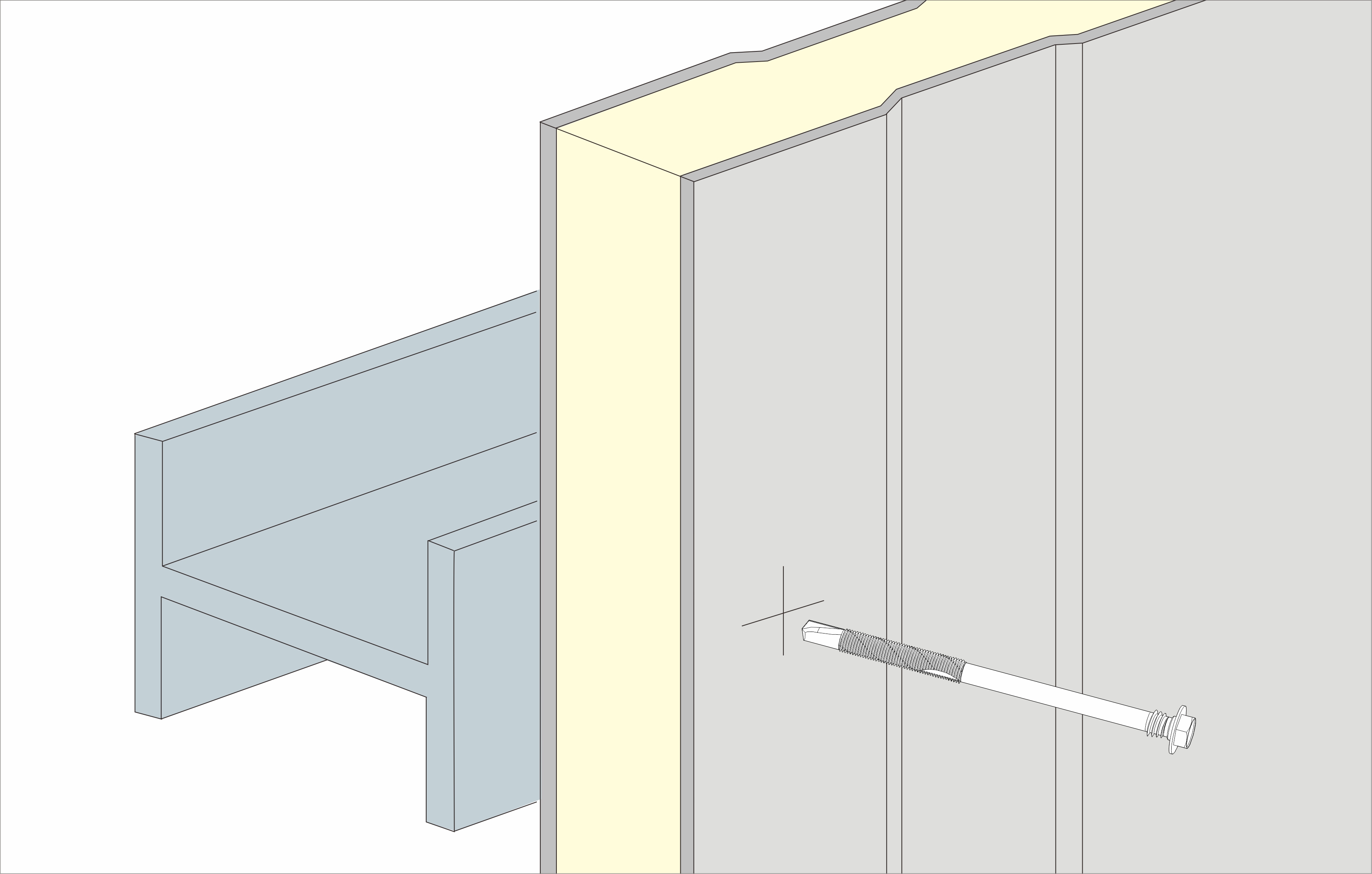

Installation diagram
‧ Suitable for fixing on sandwich panel.
