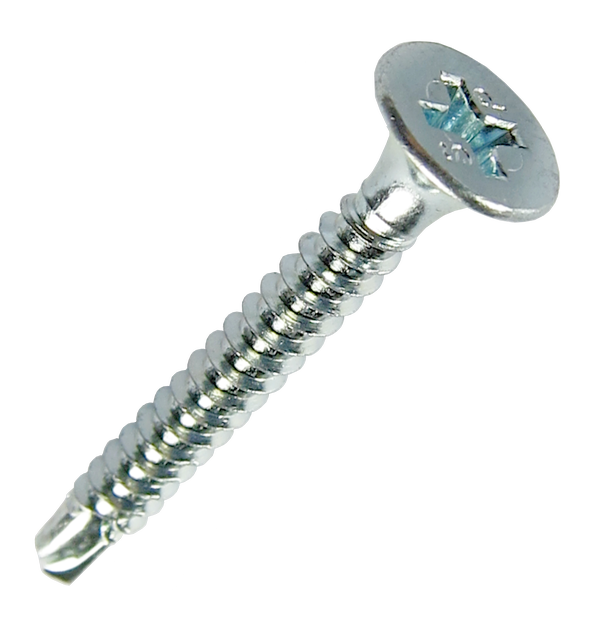

Bugle Head

Bugle Head

  • Material:C1022
  • Coating:Zinc, Black Phosphate, Grey Phosphate
Add to Inquiry Inquiry List (0)

Dimensions (dXL) mm
3.5 X 22 4.2 X 32 4.8 X 32
3.5 X 25 4.2 X 35 4.8 X 38
3.5 X 32 4.2 X 45 4.8 X 50
3.5 X 35 4.2 X 55 4.8 X 55
3.5 X 45 4.2 X 65 4.8 X 63
3.5 X 55  4.2 X 75 4.8 X 75



   3.5 mm 4.2 mm 4.8 mm
Torsional Strength
(Lb/in)
24 min 42 min  56 min
Case Hardness
(Hv/0.3kg)
 560-730  560-730  560-730
Drilling Time
(Sec)
4.0      5.0      7.0
Drilling Thickness 1+1 1.5+1.5 2+2

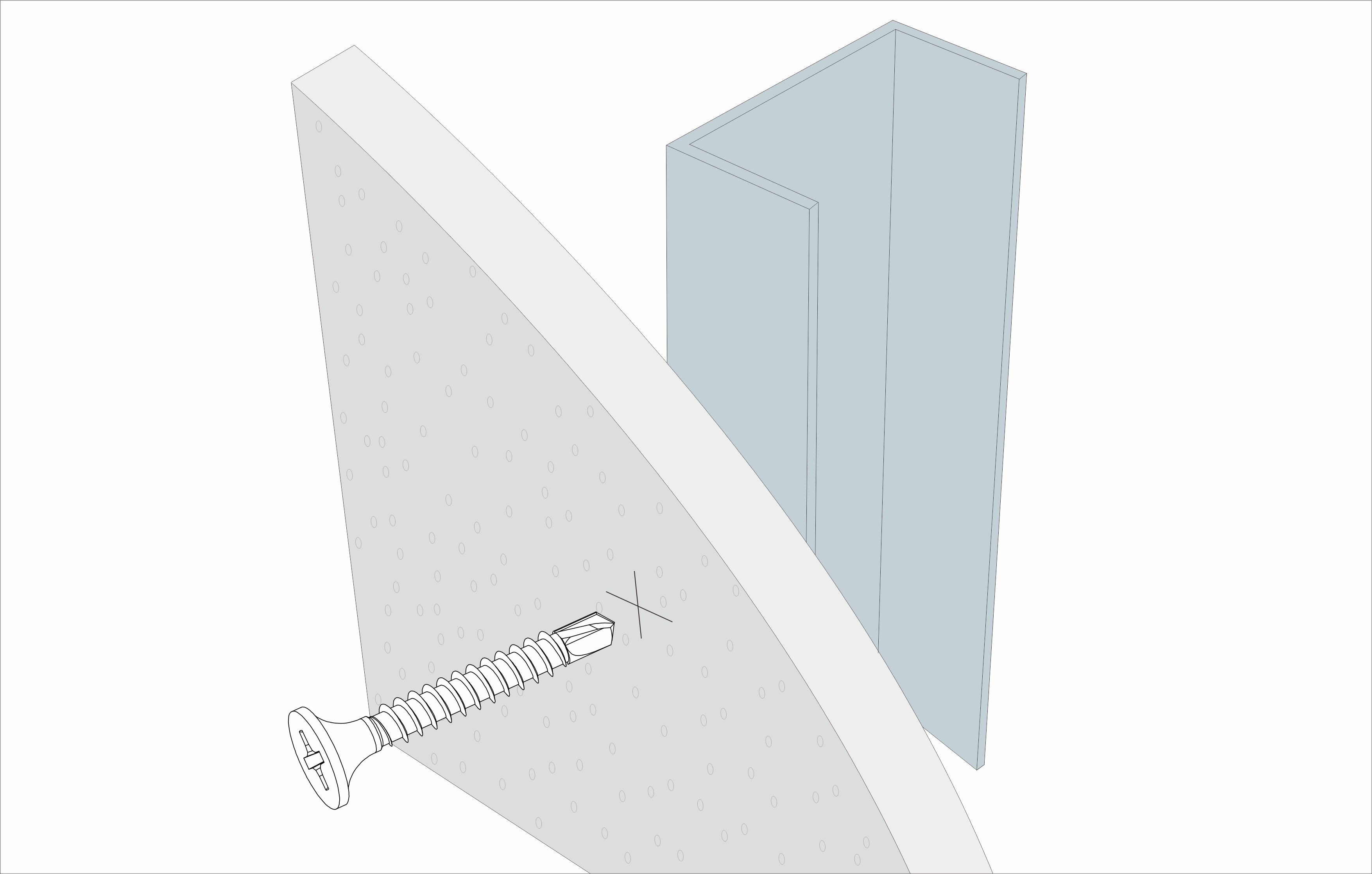

    Installation diagram



‧ Attaching drywall to heavy guage metal application.
